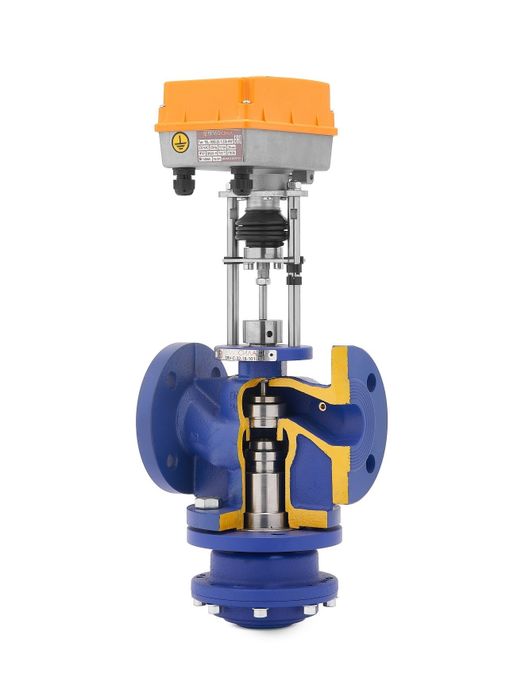

Клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора перепада давления прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку от мембраны регулятора к входному патрубку регулирующего клапана.
Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,02 МПа.
Наши филиалы находятся в Хабаровске, Владивостоке, Благовещенске, Южно-Сахалинске и Якутске.
Доставка оптом и в розницу - вся территория Дальнего Востока!
- Производитель
- ТЕПЛОСИЛА
- Страна производитель
- Беларусь
- Материал корпуса
- Серый чугун с шаровидным графитом EN - JL1040
- Тип присоединения
- фланцевый
- Гарантия
- 2 года
- Рабочая среда
- вода, этиленгликоль и пропиленгликоль (концентрация до 65%), пар
- Условный диаметр, DN, мм
- 32
- Максимальная условная пропускная способность Kvs, м³/час
- 16
- Расходная характеристика
- линейная составная
- Номинальное давление PN, бар (МПа)
- 16 (1,6)
- Протечка в затворе, % от Kvs, не более
- 0,01
- Ход штока, мм
- 14
- Температура рабочей среды Т, °С
- +5…+150
- Коэффициент начала кавитации Z
- 0,55
- Фиксированный перепад давлений на регулирующем клапане, МПа (бар)
- 0,02 (0,2)
- Авторитет клапана
- 100% в диапазоне допустимых расходов
- Мин. допустимый перепад давлений на комбинированном клапане ∆Pmin, бар
- ≥ 0,8 (для DN15, 32, 40, 50); ≥ 0,5 (для DN20, 25)
- Диапазон настройки максимального расхода, м³/час
- 1-10,5
- Максимальный расход, м³/час
- 12,5
- Материал штока, плунжера, седла
- Нержавеющая сталь 40х13
- Уплотнение штока
- Прокладки - EPDM, направляющие - PTFE
- Мембрана
- EPDM на тканевой основе
