Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

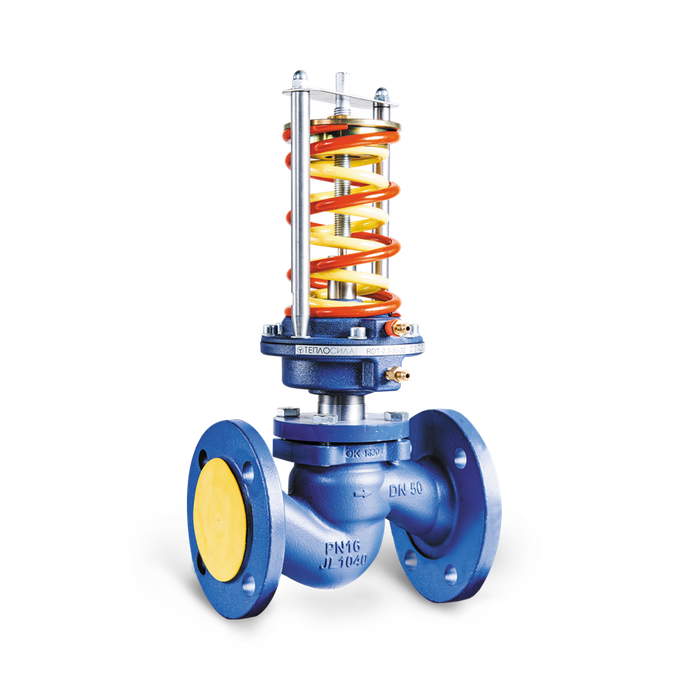

Регулятор перепада давления прямого действия RDT предназанчен для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Установка регулятора перепада давления в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.

В ИТП регулятор перепада давления устанавливается:

  • на подающем или обратном трубопроводе на вводе тепловой сети – общий для всех систем;
  • на подающем или обратном трубопроводе греющего контура каждой системы отдельно.

Не работают при отсутствии расхода и в тупиковых схемах.

Исполнение диапазона настройки регулятора, бар (МПа) - 0,08…0,9 (0,008…0,09) - оранжевая пружина; 0,16…1,8 (0,016…0,18) - оранжевая пружина; 0,24...3,0 (0,024…0,30) - серая пружина; 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина; 0,5...5,8 (0,05…0,58) - красная пружина; 0,9...10,0 (0,09…1,0) - желтая пружина; 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина

Материалы:

Крышка - сталь 20;

Шток, плунжер, седло - нержавеющая сталь 40Х13;

Сменный блок уплотнения штока - направляющие – PTFE; прокладки – EPDM;

Уплотнение в затворе - "металл по металлу";

Мембрана - EPDM на тканевой основе;

Корпус - чугун.

Наши филиалы находятся в Хабаровске, Владивостоке, Благовещенске, Южно-Сахалинске и Якутске.

Доставка оптом и в розницу - вся территория Дальнего Востока!

Производитель
ТЕПЛОСИЛА
Тип присоединения
фланцевый
Рабочая среда
вода, этиленгликоль и пропиленгликоль (концентрация до 65%), пар
Условный диаметр, DN, мм
200
Максимальная условная пропускная способность Kvs, м³/час
250-630
Номинальное давление PN, бар (МПа)
16 (1,6), 25 (2,5)
Протечка в затворе, % от Kvs, не более
0,05 - для жидкости; 0,5 - для газа
Температура рабочей среды Т, °С
+5…+150
Коэффициент начала кавитации Z
0,2
Зона пропорциональности, % от верхнего предела настройки, не более
6
