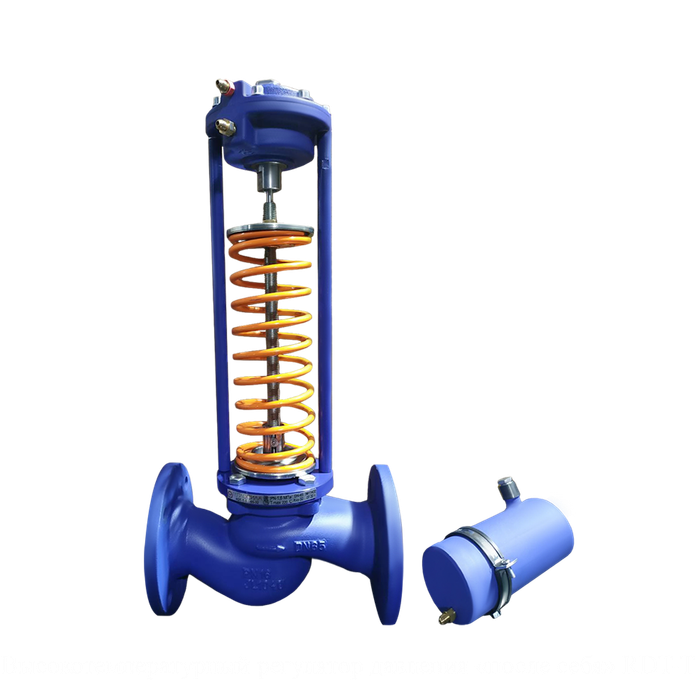

Высокотемпературные регуляторы давления «после себя» RDT-T 32

Артикул:
Цена по запросу
Оставить отзыв

Высокотемпературные регуляторы давления «после себя» RDT-T предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

Не работают при отсутствии расхода и в тупиковых схемах.

Рабочая среда – перегретая вода и пар с температурой до +220 °С.

Для высокотемпературных регуляторов давления «после себя» RDT-T предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка.

Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).

Исполнение диапазона настройки регулятора, бар (МПа) - 0,08…0,9 (0,008…0,09) - оранжевая пружина; 0,16…1,8 (0,016…0,18) - оранжевая пружина; 0,24...3,0 (0,024…0,30) - серая пружина; 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина; 0,5...5,8 (0,05…0,58) - красная пружина; 0,9...10,0 (0,09…1,0) - желтая пружина; 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина

Материалы:

Крышка - сталь 20;

Шток, плунжер, седло - нержавеющая сталь 40Х13;

Сменный блок уплотнения штока - направляющие – PTFE; прокладки – EPDM;

Уплотнение в затворе - "металл по металлу";

Мембрана - EPDM на тканевой основе;

Корпус - чугун.

Наши филиалы находятся в Хабаровске, Владивостоке, Благовещенске, Южно-Сахалинске и Якутске.

Доставка оптом и в розницу - вся территория Дальнего Востока!

Производитель
ТЕПЛОСИЛА
Тип присоединения
фланцевый
Рабочая среда
перегретая вода, пар
Условный диаметр, DN, мм
32
Максимальная условная пропускная способность Kvs, м³/час
6,3-16
Номинальное давление PN, бар (МПа)
16 (1,6), 25 (2,5)
Протечка в затворе, % от Kvs, не более
0,05 - для жидкости; 0,5 - для газа
Температура рабочей среды Т, °С
до + 220 °С
Коэффициент начала кавитации Z
0,55
Зона пропорциональности, % от верхнего предела настройки, не более
6
