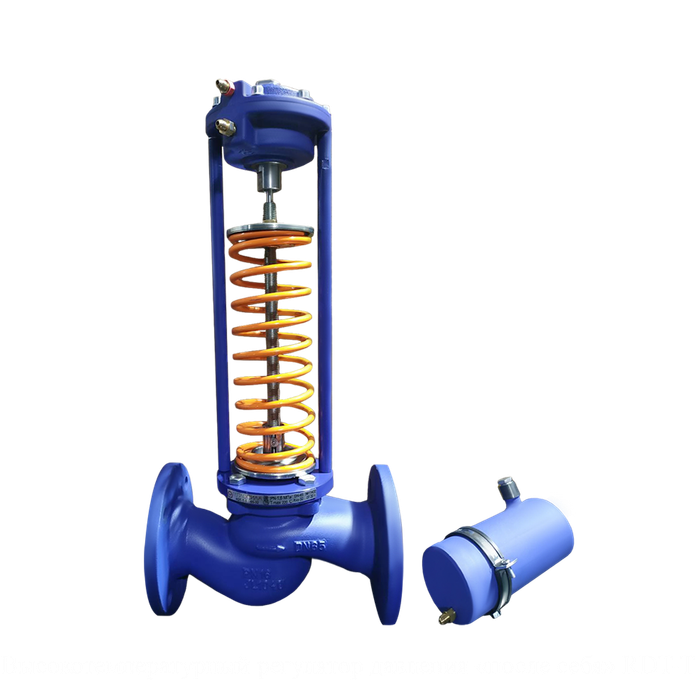

Высокотемпературные регуляторы давления «после себя» RDT-T предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.
Не работают при отсутствии расхода и в тупиковых схемах.
Рабочая среда – перегретая вода и пар с температурой до +220 °С.
Для высокотемпературных регуляторов давления «после себя» RDT-T предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка.
Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).
Исполнение диапазона настройки регулятора, бар (МПа) - 0,08…0,9 (0,008…0,09) - оранжевая пружина; 0,16…1,8 (0,016…0,18) - оранжевая пружина; 0,24...3,0 (0,024…0,30) - серая пружина; 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина; 0,5...5,8 (0,05…0,58) - красная пружина; 0,9...10,0 (0,09…1,0) - желтая пружина; 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина
Материалы:
Крышка - сталь 20;
Шток, плунжер, седло - нержавеющая сталь 40Х13;
Сменный блок уплотнения штока - направляющие – PTFE; прокладки – EPDM;
Уплотнение в затворе - "металл по металлу";
Мембрана - EPDM на тканевой основе;
Корпус - чугун.
Наши филиалы находятся в Хабаровске, Владивостоке, Благовещенске, Южно-Сахалинске и Якутске.
Доставка оптом и в розницу - вся территория Дальнего Востока!
- Производитель
- ТЕПЛОСИЛА
- Страна производитель
- Беларусь
- Материал корпуса
- Чугун
- Тип присоединения
- фланцевый
- Рабочая среда
- перегретая вода, пар
- Условный диаметр, DN, мм
- 80
- Максимальная условная пропускная способность Kvs, м³/час
- 32-100
- Номинальное давление PN, бар (МПа)
- 16 (1,6), 25 (2,5)
- Протечка в затворе, % от Kvs, не более
- 0,05 - для жидкости; 0,5 - для газа
- Температура рабочей среды Т, °С
- до + 220 °С
- Коэффициент начала кавитации Z
- 0,45
- Зона пропорциональности, % от верхнего предела настройки, не более
- 6
- Материал крышки
- Сталь 20
- Материал штока, плунжера, седла
- Нержавеющая сталь 40х13
- Уплотнение в затворе
- "Металл по металлу"
- Уплотнение штока
- Прокладки - EPDM, направляющие - PTFE
- Мембрана
- EPDM на тканевой основе
