Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

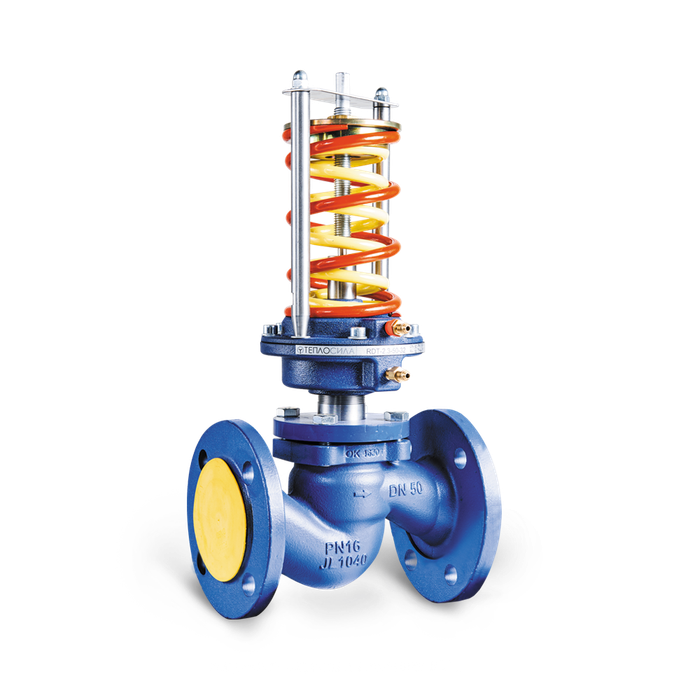

Регулятор перепада давления прямого действия RDT предназанчен для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.
Установка регулятора перепада давления в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.
В ИТП регулятор перепада давления устанавливается:
- на подающем или обратном трубопроводе на вводе тепловой сети – общий для всех систем;
- на подающем или обратном трубопроводе греющего контура каждой системы отдельно.
Не работают при отсутствии расхода и в тупиковых схемах.
Исполнение диапазона настройки регулятора, бар (МПа) - 0,08…0,9 (0,008…0,09) - оранжевая пружина; 0,16…1,8 (0,016…0,18) - оранжевая пружина; 0,24...3,0 (0,024…0,30) - серая пружина; 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина; 0,5...5,8 (0,05…0,58) - красная пружина; 0,9...10,0 (0,09…1,0) - желтая пружина; 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина
Материалы:
Крышка - сталь 20;
Шток, плунжер, седло - нержавеющая сталь 40Х13;
Сменный блок уплотнения штока - направляющие – PTFE; прокладки – EPDM;
Уплотнение в затворе - "металл по металлу";
Мембрана - EPDM на тканевой основе;
Корпус - чугун.
Наши филиалы находятся в Хабаровске, Владивостоке, Благовещенске, Южно-Сахалинске и Якутске.
Доставка оптом и в розницу - вся территория Дальнего Востока!
- Производитель
- ТЕПЛОСИЛА
- Страна производитель
- Беларусь
- Материал корпуса
- Чугун
- Тип присоединения
- фланцевый
- Гарантия
- 2 года
- Рабочая среда
- вода, этиленгликоль и пропиленгликоль (концентрация до 65%), пар
- Условный диаметр, DN, мм
- 50
- Максимальная условная пропускная способность Kvs, м³/час
- 16-32
- Номинальное давление PN, бар (МПа)
- 16 (1,6), 25 (2,5)
- Протечка в затворе, % от Kvs, не более
- 0,05 - для жидкости; 0,5 - для газа
- Температура рабочей среды Т, °С
- +5…+150
- Коэффициент начала кавитации Z
- 0,5
- Зона пропорциональности, % от верхнего предела настройки, не более
- 6
- Материал крышки
- Сталь 20
- Материал штока, плунжера, седла
- Нержавеющая сталь 40х13
- Уплотнение в затворе
- "Металл по металлу"
- Уплотнение штока
- Прокладки - EPDM, направляющие - PTFE
- Мембрана
- EPDM на тканевой основе
